一、结构基础：双曲线外形的优势

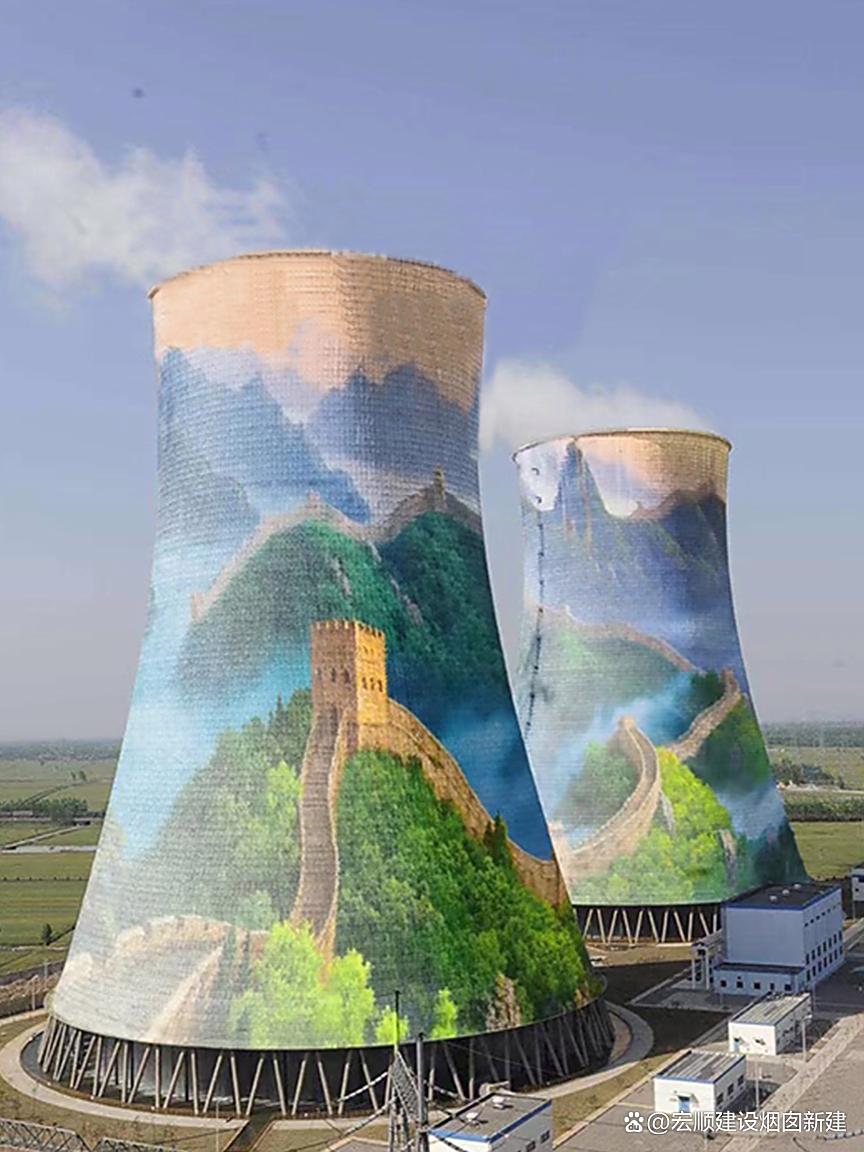

双曲线自然通风冷却塔通常采用钢筋混凝土建造，外形呈双曲线形。这种设计具有以下优势：

优化空气流动：双曲线形状能够引导空气自然上升，形成持续的空气对流，无需额外动力设备。

增强通风效果：塔身逐渐收窄再扩大的结构，加速了空气流动速度，提高了冷却效率。

结构稳定性：双曲线形薄壁空间结构具有足够的强度和耐久性，能够承受风荷载、温度应力等外力。

二、工作原理：热交换与空气流动

（一）热传递过程

热源：工业生产过程中产生的热水（如火力发电厂的汽轮机排汽）通过管道进入冷却塔。

热交换：热水通过配水系统均匀分配到淋水装置上，形成一层薄薄的水膜。当空气从塔底向上流动时，与水膜充分接触，热量通过热传导和对流的方式从热水传递到空气中。

（二）蒸发冷却过程

蒸发吸热：部分水在接触空气时蒸发成水蒸气，这个过程中会吸收水中的热量，从而使剩余水的温度下降。

湿度影响：环境湿度越低，水的蒸发速度越快，冷却效果越好。

（三）空气流动过程（烟囱效应）

密度差驱动：塔内的热空气由于温度高、密度小，会自然上升；而塔外的冷空气密度大，会从塔底部的进风口流入塔内，形成持续的空气流动。

自然通风：这种自然通风方式无需额外的动力设备（如风机），大大降低了运行成本和能耗。

三、关键组件与冷却过程

（一）淋水装置

填料作用：淋水装置通常由一系列的填料组成，能够增加水与空气的接触面积和接触时间，提高热交换效率。

水膜形成：热水通过配水系统分配到淋水装置上，形成均匀的水膜，便于与空气进行热交换。

（二）配水系统

均匀分配：配水系统负责将热水均匀地分配到淋水装置上，确保冷却效果的均匀性。

喷嘴设计：喷嘴的数量和布置需根据冷却塔的冷却能力和喷淋效果进行设计，以确保水雾均匀分布。

（三）通风筒

双曲线形状：通风筒的双曲线形状能够引导空气流动，增加通风效果。

结构组成：通风筒包括下环梁、筒壁、塔顶刚性环三部分，共同承受风荷载和其他外力。

四、影响因素与优化方向

（一）气象条件

环境温度：环境温度越低，冷却塔的冷却效果越好。

湿度：湿度越低，水的蒸发速度越快，冷却效果也越好。

风速和风向：合适的风速能增强通风效果，但过大的风速可能会导致水的飘溅损失增加。

（二）热水参数

初始温度：热水的初始温度越高，与空气的温差越大，热传递的动力就越强，冷却效果相对较好。

流量：热水的流量也会影响冷却效果，流量过大可能会使水与空气的接触时间不足，影响热交换效率；流量过小则可能无法充分利用冷却塔的冷却能力。

（三）优化方向

高效化：通过优化冷却塔的结构设计、改进淋水装置和配水系统等，提高冷却塔的冷却效率，降低冷却能耗。

智能化：利用先进的传感器技术和自动化控制手段，对冷却塔的运行参数进行实时监测和调控，实现最佳的冷却效果和节能运行。

大型化：随着工业规模的不断扩大，对冷却能力的需求也越来越大，自然通风冷却塔呈现出大型化的发展趋势。
